Parámetros básicos:
1. Voltaje de entrada:
2. Tamaño: L97 * W60 * 20mm
3. Tamaño del embalaje: L105 * W67 * H39mm
4. Peso neto: 83g
5. Peso bruto: 103g
6. Tipo de salida: TTL/SPI
7. Número de circuitos integrados de control: 512 puntos
8. Método de conexión: ánodo común
9. Método de conexión: GND, CLK, DAT son luces LED V +, V-es potencia.

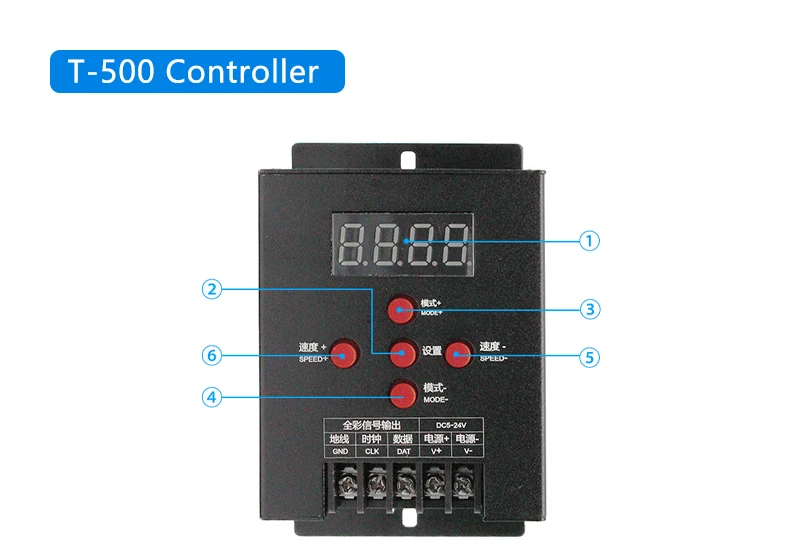

①: Pantalla digital
②: Tecla de configuración. Presione esta tecla para ingresar al estado de selección del modelo IC, presione el modo + tecla Modo-tecla para seleccionar diferentes IC, el número de modelo IC se mostrará en el tubo digital, y los modelos IC controlables son: LPD6803, LPD1109, LPD1882, LPD1886, P9813, SM16716, TM1803 , TM1903, TM1829, WS2811, WS2801; presione el botón SET nuevamente, luego ingrese el número IC de configuración, presione el botón MODE + o el botón MODE _ para aumentar o disminuir el número de IC, la pantalla digital muestra: 512, se puede seleccionar el número máximo de circuitos integrados:; Presione el botón de configuración nuevamente para guardar la información de configuración, y la interfaz vuelve al modo de efecto de cambio:.
③④: Cambie el modo de cambio, en este momento, la interfaz de la pantalla digital muestra: el valor correspondiente de la función de cambio aumentará o disminuirá.
⑤ ⑥: Ajuste la velocidad de cambio, en este momento, la interfaz de la pantalla digital muestra: el valor correspondiente de la velocidad de cambio aumentará o disminuirá
Paquete:
Controlador LED * 1
